GRAAVE Kit cadre

Description

Avantages techniques

• Polyvalence quotidienne & aventure : cadre titane pensé pour vélotaf, singletrack et gravel bikepacking.
• Confort et stabilité : ratio stack/reach ≈ 1,4–1,5 selon la taille pour une position durable.

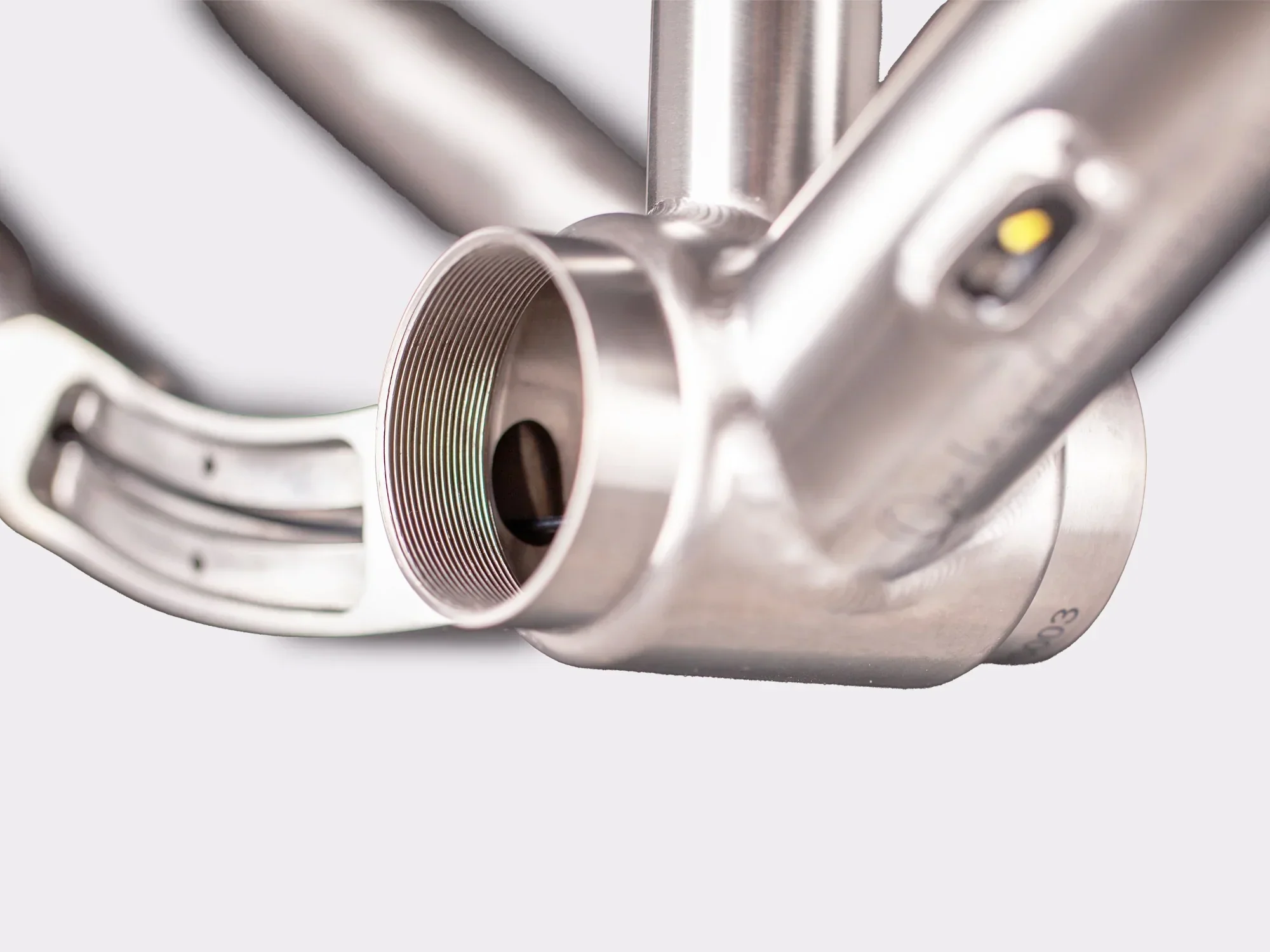

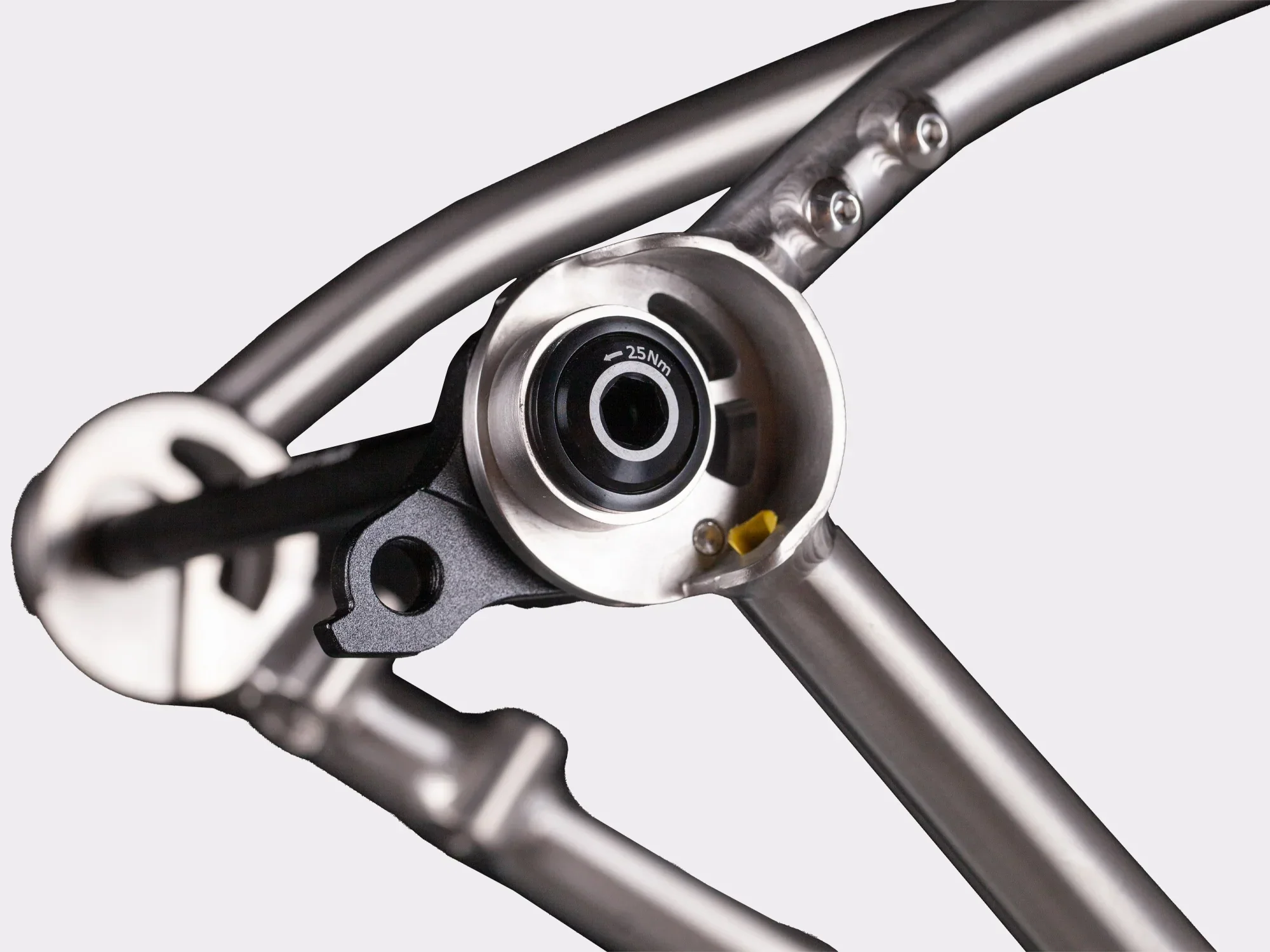

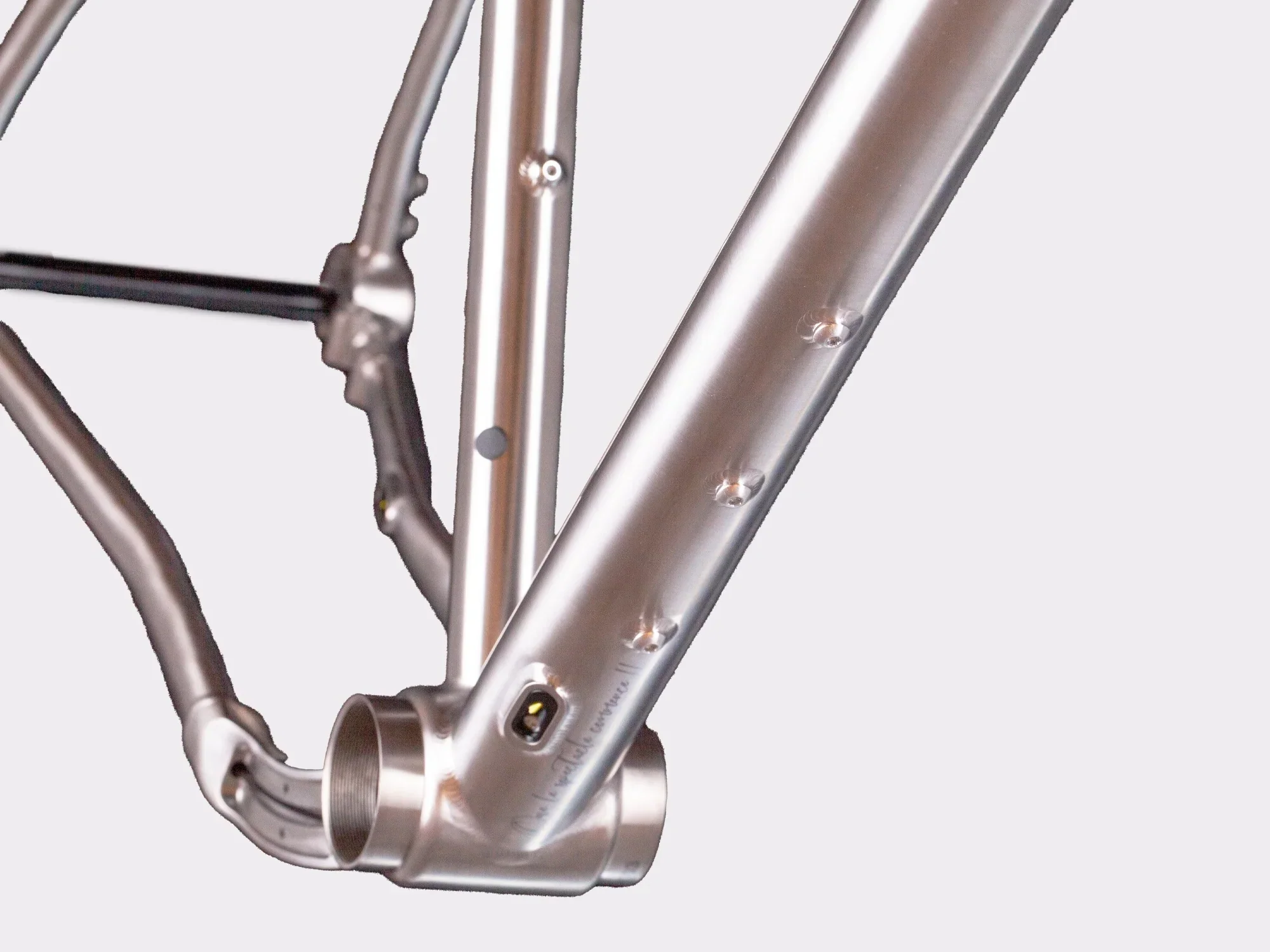

• Standards modernes : T47, axes 100×12 / 142×12, freins Flat Mount 160 mm, routage interne.
• Capacité d’emport : points de fixation pour porte-bidons, garde-boue et porte-bagages.
• Dégagement pneus : jusqu’à 700×55C pour confort et grip sur terrain varié.

Compatibilité

Compatible transmissions mono et double, mécaniques et électroniques.
Fourches compatibles :

• 410 mm pour une polyvalence totale (jusqu’à 700x55c)
• 395 mm pour une approche plus all-road
• Compatible fourches suspendues de 40-80 mm de débattement

Caractéristiques techniques

.cykl-table-container { overflow-x: auto; margin: 24px 0; }
.cykl-table { width: 100%; border-collapse: collapse; font-size: 14px; line-height: 1.6; }
.cykl-table thead th { color: #222; text-align: left; padding: 14px 0; border-bottom: 1px solid #ECECEC; }
.cykl-table tbody td { padding: 13px 0; border-bottom: 1px solid #F5F5F5; color: #444; transition: background-color 0.15s ease; }
.cykl-table tbody td:first-child { font-weight: 500; color: #222; }
.cykl-table tbody tr:hover td { background: #FAFAFA; }
@media (max-width: 768px) { .cykl-table { font-size: 13px; } .cykl-table thead th, .cykl-table tbody td { padding: 11px 0; } }

.cykl-geo-block { margin: 28px 0; }
.cykl-geo-media { border: 1px solid #eee; border-radius: 8px; overflow: hidden; background: #fafafa; margin-top: 24px; }
.cykl-geo-media img { display:block; width:100%; height:auto; object-fit:contain; }
.cykl-table-wrap { overflow-x:auto; -webkit-overflow-scrolling:touch; }
.cykl-table { width:100%; border-collapse:collapse; font-size:14px; line-height:1.6; min-width: 620px; }
.cykl-table thead th { color:#222; text-align:left; padding:14px 0; border-bottom:1px solid #ECECEC; white-space:nowrap; }
.cykl-table tbody td { padding:13px 0; border-bottom:1px solid #F5F5F5; color:#444; vertical-align:top; }
.cykl-table tbody td:first-child { font-weight:500; color:#222; white-space:nowrap; padding-right:16px; }
.cykl-table tbody tr:hover td { background:#FAFAFA; }
.cykl-size-guide { margin-bottom:20px; }
.cykl-size-title { font-size:15px; font-weight:600; color:#222; margin:0 0 8px 0; }
.cykl-note { font-size:12px; color:#777; margin-top:6px; }

Size guide

Rider height (cm)	XS	S	M	L	XL
Suggested range	<160	160–166	167–173	173–180	181–189

Indicatif. Un bike-fit reste la référence.

Mesure (mm)	XS	S	M	L	XL
Stack (S)	536	541	580,5	604,5	623,5
Reach (R)	382	401,5	402	408	427
Ratio stack / reach	1,403	1,347	1,444	1,482	1,460
Seat tube length (A)	480	500	520	540	560
Top tube length (TTL)	522	546	555	569	595
Effective top tube (EFFTT)	541	562	574	587	612
Top tube slope (TTS)	8,3°	7,6°	6,9°	6,02°	5,6°
Head tube angle (B)	71°	71°	72,5°	72,5°	72,5°
Seat tube angle (C)	73,5°	73,5°	73,5°	73,5°	73,5°
Head tube length (D)	83	97	113	129	145
Chain stay length (E)	425	425	432	432	432
Front center (FC)	602	623	582	632	657
Wheel base (WB)	1020	1041	1039	1053	1078
BB drop (BBD)	60	60	75	75	75
BB height	301	301	286	286	286
Fork rake	50	50	50	50	50
Fork length (FL)	410	410	410	410	410
Stem length (SL)	60	70	80	80	90
Handlebar width	380	400	420	420	420
Crank length	165	165	170	170	175
Wheel size	700	700	700	700	700

Conseil de l’équipe CYKL

Pour un usage quotidien + voyages, ciblez 700×40–47C selon terrain et charge. En porte-bagages arrière, préférez une potence un peu plus courte pour garder de la vivacité chargée. Si vous montez une fourche suspendue gravel, conservez un rake de 50 mm et ajustez l’entretoisage pour préserver votre poste de pilotage.
